01. Was ist Gegenstand der Elektropneumatik?
In der Elektropneumatik werden elektrische und pneumatische Bauteile in Automatisierungsanlagen miteinander kombiniert:
Die Pneumatik übernimmt die Funktion der Leistungseinheit; mithilfe elektrischer Signale und deren Verknüpfung wird der Signalteil gesteuert. Beide Energiekreise werden durch Elektro-Pneumatik-Wandler (EP-Wandler) verknüpft.
02. Welche Vorteile bietet der elektrische Strom als Steuerenergie?
Als Steuerenergie bietet der elektrische Strom gegenüber der Druckluft eine Reihe von Vorteilen:
Die Kosten sind geringer
die Signalübertragung ist schneller
logische Verknüpfungen lassen sich mithilfe von Relais leichter gestalten.
03. Welche Bauteile finden in elektropneumatischen Anlagen Verwendung?
Pneumatische Antriebsglieder (Zylinder, Motoren, Drossel-/Sperrventile). Vgl. 1.6.3/12. ff.
Elektrische und elektropneumatische Bauteile
Die nachfolgende Übersicht zeigt eine Auswahl wichtiger Bauteile sowie eine Kurzbeschreibung ihrer Funktionsweise:
Elektrische und elektropneumatische Bauteile Bauarten Funktion Elektrische Eingabeelemente … öffnen und schließen den Stromzufluss zu einem Verbraucher. Taster … öffnet und schließt für die Dauer der Betätigung. Stellschalter … öffnet und schließt; Schaltstellung bleibt bis zur nächsten Betätigung erhalten. Schließer Stromkreis ist ohne Betätigung unterbrochen. Öffner Stromkreis ist ohne Betätigung geschlossen. Wechsler … kombiniert die Funktion des Schließers und des Öffners. Sensoren … übermitteln mithilfe unterschiedlicher Messverfahren Informationen über den Zustand von Bauteilen der Steuerung, z. B. Zylinder in Ausgangslage. Mechanische Grenzwerttaster … übermitteln die Position eines Werkstücks oder Werkzeugs. Druckschalter … öffnen, schließen oder wechseln Stromkreise bei Erreichen eines bestimmten Drucks. Reedkontakte … übermitteln die Endlagen von Zylindern. Relais, Schütze … sind Schalter mit elektromagnetischen Kontakten. Relais … schalten kleine Leistungen (≤ 1 kW). Schütze … schalten größere Leistungen (> 1 kW). Magnetventile … sind EP-Wandler, die den elektrischen Teil einer Steuerung mit dem pneumatischen verbinden. Sie verfügen über eine Magnetspule und ein Pneumatikventil. Es werden z. B. 3/2-Wegeventile mit Federrückstellung mit/ohne Vorsteuerung eingesetzt.
04. Wie werden Betriebsmittel im Stromlaufplan gekennzeichnet?
Nach DIN EN 81346 werden Betriebsmittel in Stromlaufplänen mit Buchstaben gekennzeichnet, z. B.:
| Kennzeichnung der Betriebsmittel im Stromlaufplan nach DIN EN 81346 | |||
| A | Baugruppen | R | Widerstände |
| B | PE-Wandler | S | Schalter, Taster |
| C | Kondensatoren | T | Transformator |
| … | … | … | … |
Vgl. z. B.: Friedrich Tabellenbuch, a. a. O., S. 9 – 19

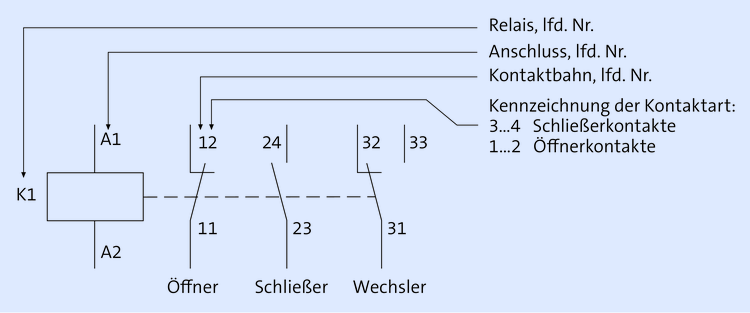

05. Wie werden die Kontaktbahnen eines Relais gekennzeichnet und welche Bedeutung haben die Ziffernangaben?
Beispiele:
